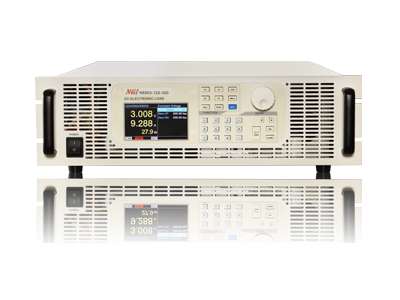

N6900系列1-500KW大功率可编程直流电子负载图片

N6900系列1-500KW大功率可编程直流电子负载

所属目录:其他仪器仪表

搜索关键字:N6900系列1-500KW大功率可编程直流电子负载

信息简介:N6900系列1-500KW大功率可编程直流电子负载

详细信息:
“N6900系列1-500KW大功率可编程直流电子负载”参数说明
型号: N6900 规格: 标准
商标: NGI 包装: 纸箱
产量: 20
“N6900系列1-500KW大功率可编程直流电子负载”详细介绍
N6900系列1-500KW大功率可编程直流电子负载

主要特点

■?功率范围覆盖1-500KW,满足各行业需求;

■?电压范围120V、600V、1000V三种规格,其它等级可定做;

■?保护功能完备,过电流、过电压、过温度、过功率及极性反接提醒保护;全方位MOS保护,避免炸机;

■?多台负载级联,可随时简单扩展功率;

■?分布式设计,功率扩展、维修极为方便;

■?高功率密度,节省宝贵空间;

■?恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式;

■?带载、卸载电压可编程,测试测量减少意外;

■?纯硬件恒电阻、恒功率设计,稳定可靠;

■?模拟短路功能;

■?强大的充放电控制功能,可串联模式充放电,方便蓄电池、超级电容测试;

■?内置ESR测试功能,支持多种行业标准,蓄电池、超级电容用户可节省宝贵投资;

■?方便实用的OCP测试;

■?高达20KHz动态测试性能,上升下降斜率可分别设置;

■?大尺寸彩色液晶屏,信息显示更全面;

■?智能风扇控制,低噪音,更环保;

■?强大的自动测试功能,复杂测试任务一键搞定;

■?模拟编程接口、电流监控接口、远近程触发功能,可实现复杂的功能控制和监测;

■?多种通讯控制接口,LAN、RS232、CAN、GPIB(选配);

■?3U标准19寸模块,方便机架应用;

■?专业团队十年研发,引进国外领先设计技术倾力打造;

■?无与伦比的高可靠性,平均无故障时间行业内领先。

高可靠性设计

N6900系列可编程直流负载设计有全方位的MOS保护,MOS周围均设计有保险,无论MOS如何损坏,皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏,可持续使用。

分布式设计,可直接更换或增加功率层,维修简单方便,易于功率扩展。

设计有功率限制电路,反应时间极短,可有效保护负载不会因为过功率而损坏。

采用全屏蔽技术,无论是内外连线还是PCB走线,均采用了屏蔽技术,层与层之间采用数字通信,有效的提高了负载的抗干扰能力。

特色功能

恒电流测试功能(CC)

恒电流模式下,无论输入电压如何变化,负载始终消耗一个恒定的电流。

恒电压测试功能(CV)

恒电压模式下,负载将消耗足够电流使输入电压维持在设定值。

恒电阻测试功能(CR)

恒电阻模式下,负载等效为一个恒定的电阻,输入电流会随输入电压的改变而调整。

恒功率测试功能(CP)

恒功率模式下,负载将消耗一个恒定的功率。输入电流会随输入电压的改变而线性调整以确保消耗功率不变。

动态电流测试功能(CCD)

动态测试功能可根据设定规则使负载在两个设定参数(主值与瞬态值)间切换,适用于电源动态特性测试。按面板按键“CCD”可快速切换到动态测试界面,设置参数后使用按键“On/Off”可开启或关闭动态测试功能。

自动测试功能(Auto)

自动测试功能用于模拟真实带载波形,并提供高效的规格检查流程,可显著提高测试效率。该功能允许用户编辑?4?个序列测试文件,每个测试文件可支持50个测试步骤。每个测试步骤中,用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。

放电测试功能(Discharge)

放电测试功能用于对电池或超级电容进行放电测试。测试时,电池(或电容)的电压持续降低,当电压低于终止电压时,负载关闭输入,停止放电。

充电测试功能(Charge)

充电测试功能用于对电池或超级电容进行充电测试。N6900系列负载除了提供恒电流充电方式,更增加了智能恒流转恒压充电模式,可满足客户充电质量的要求(尽量充满)。充电测试功能需串联电源和电池(或超级电容),并使用远端电压采样线缆。

等效直流内阻测试功能(ESR)

等效直流内阻是衡量电池(超级电容)性能的一个重要技术指标。N6900系列负载提供专业的ESR测量功能,可支持多种测量标准,具有测量结果准确和重复测量结果稳定的优点。ESR测量功能以恒电流模式对被测物进行拉载,在电流改变的瞬间,利用N6900专业的内阻采样电路,可准确捕获被测物的电压落差。根据欧姆定律,即可计算出等效直流内阻。

过电流保护测试功能(OCP)

负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位,以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。

常见应用领域

■?充电桩、动力电池、燃料电池;

■?电动工具、BMS保护板;

■?通信电源、电力电源、机车电源;

■?超级电容(模组、保护板);

■?发电机、电动机;

■?太阳能及相关组件;

■?电流器件(继电器、保险丝、电连接器、传感器等)。
