CANET-200T以太网CAN转换器

CANET-200T以太网-CAN转换器实现CAN-bus数据和Ethernet数据相互传输的功能，它内部集成了2路CAN-bus?接口和1路Ethernet?接口，并自带TCP/IP协议栈，用户利用它可以轻松完成CAN-bus网络和Ethernet网络的互连互通，建立以太网-CAN两层网络架构，大大扩展CAN-bus网络的应用范围。

?

CANET-200T为工业级产品，可以工作在-25℃～75℃的温度范围内。它具有10M/100M自适应以太网接口，CAN口通信最高波特率为1Mbps，具有TCP?Server、TCP?Client、UDP等多种工作模式，支持2个TCP连接或多达6×254个UDP“连接”，支持以太网冗余和CA?N网络冗余。

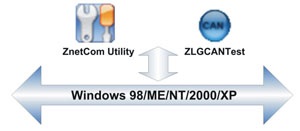

如右图所示用户可以通过配套的ZnetCom?Utility配置软件，在计算机上对CANET-200T的各项参数进行配置，包括工作模式、工作端口、目标IP和端口、CAN通信波特率等参数均可方便设定。如果用户需要在特定的上位机软件中集成对CANET-200T进行配置的功能，而不需要通过ZnetCom?Utility配置软件来完成。CANET-200T向用户提供以CANET-200T以太网端的通信协议，并提供对CANET-200T进行配置功能的配置函数库和详细的配置库函数说明，方便用户应用。配置函数库支持在VC、VB、Delphi和C++?Builder四种开发环境下调用；支持在?Windows98/ME/NT/2000/XP操作系统下调用。?对于CAN总线的数据检测，CANET-200T提供ZLGCANTest上位机测试软件，便于用户在计算机上观察CAN总线的数据。

产品照片：

功能特点

支持静态或动态IP获取；?工作端口，目标IP和目标端口均可设定；?支持DNS，满足通过域名实现通讯的需求；?网络断开后自动恢复连接资源，可靠地建立TCP连接；?TCP支持多连接，满足2个以内用户的同时管理一个串口设备；?UDP方式下每个CAN口支持3个目标IP段，支持单机或多机通讯，最多可满足3×254个用户同时管理一个CAN设备；?支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；?兼容SOCKET工作方式（TCP?Server、TCP?Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则；?CAN数据和以太网数据双向透明传输；?支持以太网冗余和两路CAN口冗余，可以大大提高系统的可靠性；?灵活的CAN口数据分帧设置，满足用户各种分包需求；?可使用Windows平台配置软件配置工作参数；?免费提供Windows平台配置软件函数库,?包含简单易用的API函数库,?方便用户编写自己的配置软件；?支持本地的系统固件升级。

产品特性

?????采用32位高性能微处理器；?CAN接口：CAN接口采用方便连接的开放式插座；?以太网接口：10M/100M自适用以太网接口，2KV电磁隔离；?CAN通道采用电磁隔离、DC/DC电源隔离，?2.5KV电磁隔离；?同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS?11898标准；?CAN接口端可安装外置式终端电阻；?工作电压：电压范围12V～48V直流，15V~48V交流；?功耗：系统功耗低，工作电流75mA?@12V?(最大)；?工作温度：-25℃～75℃；?湿度：5%?-?95%?RH，无凝露；?安装方式：可选标准DIN导轨安装或简单固定方式；

?

?

?
